IOJ044 |
m² |
Faixa corta-fogo de placas de gesso laminado, para edifício de uso industrial, sistema "PLACO". |
3.683,28MT |

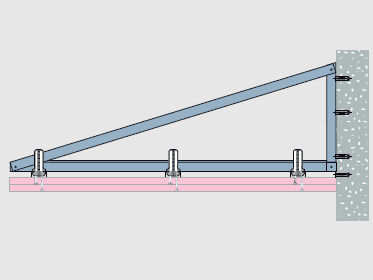

Faixa corta-fogo horizontal, de 1 m de largura, com uma resistência ao fogo EI 60, para edifício de uso industrial, fixada mecanicamente à parede meeira com substrutura suporte, sistema "PLACO", composta por 2 placas de gesso laminado DF / EN 520 - 1200 / 2500 / 15 / com os bordos longitudinais afinados, Placoflam PPF 15 "PLACO", formada por uma alma de gesso de origem natural embutida e intimamente ligada a duas lâminas de cartão forte, reforçada pela inclusão na massa de fibra de vidro de fio curto não tecido para melhorar a sua coesão a temperaturas altas, fixadas à subestrutura suporte composta por canais e montantes, formando esquadros separados 750 mm entre si, suspensões e perfis separados 400 mm entre si. Inclusive parafusos para a fixação das placas, e massa e fita para o tratamento de juntas. |
Unitário |
Ud |
Descrição |
Rend. |
Preço unitário |
Importância |
mt12plp070b |
m |
Canal de perfil metálico de aço galvanizado, R 48 "PLACO", fabricado através de laminação a frio, de 3000 mm de comprimento, 48x30 mm de secção e 0,55 mm de espessura, segundo EN 14195. |
3,330 |
135,82 |
452,28 |
mt12plp060b |
m |
Montante de perfil metálico de aço galvanizado, M 48 "PLACO", fabricado através de laminação a frio, de 3000 mm de comprimento, 46,5x36 mm de secção e 0,6 mm de espessura, segundo EN 14195. |
1,400 |
171,12 |
239,57 |
mt12qlt030a |
Ud |
Parafuso autoperfurante rosca-chapa, TRPF 13 "PLACO", de 13 mm de comprimento. |
16,800 |
2,62 |
44,02 |
mt12ple110 |
Ud |
Suspensão C "PLACO". |
4,200 |
12,43 |
52,21 |
mt12plp010 |
m |
Perfil metálico de aço galvanizado, F-530 "PLACO", fabricado através de laminação a frio, de 3000 mm de comprimento, 45x18 mm de secção e 0,6 mm de espessura, para a realização de revestimentos interiores autoportantes e tectos, segundo EN 14195. |
3,000 |
137,62 |
412,86 |
mt12ple030 |
Ud |
Peça de união F-530 "PLACO". |
0,900 |
19,86 |
17,87 |
mt12psg082 |
Ud |
Fixação para betão. |
0,800 |
19,01 |
15,21 |
mt12plp080a |
m |
Perfil metálico em ângulo, de aço galvanizado, CR2 "PLACO", fabricado através de laminação a frio, de 3000 mm de comprimento, 34x23 mm de secção e 0,55 mm de espessura, segundo EN 14195. |
1,050 |
95,97 |
100,77 |
mt12plk010gfocd |
m² |

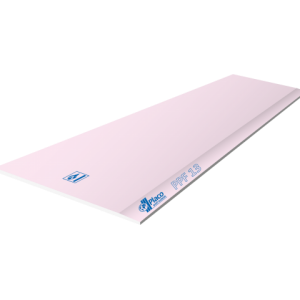

Placa de gesso laminado DF / EN 520 - 1200 / 2500 / 15 / com os bordos longitudinais afinados, Placoflam PPF 15 "PLACO", formada por uma alma de gesso de origem natural embutida e intimamente ligada a duas lâminas de cartão forte, reforçada pela inclusão na massa de fibra de vidro de fio curto não tecido para melhorar a sua coesão a temperaturas altas. |
2,000 |
1.019,51 |
2.039,02 |
mt12plt010a |
Ud |
Parafuso auto-roscante TTPC 25 "PLACO", com cabeça de trombeta, de 25 mm de comprimento, para instalação de placas de gesso laminado sobre perfis de espessura inferior a 6 mm. |
20,000 |
1,17 |
23,40 |
mt12plt010d |
Ud |
Parafuso auto-roscante TTPC 45 "PLACO", com cabeça de trombeta, de 45 mm de comprimento, para instalação de placas de gesso laminado sobre perfis de espessura inferior a 6 mm. |
20,000 |
1,80 |
36,00 |
mt12plm010a |
kg |
Massa de secagem em pó SN "PLACO"; Euroclasse A2-s1, d0 de reacção ao fogo, segundo NP EN 13501-1, intervalo de temperatura de trabalho de 5 a 30°C, para aplicação manual com fita de juntas, segundo EN 13963; para o tratamento das juntas das placas de gesso laminado. |
0,190 |
122,45 |
23,27 |
mt12plj030 |
m |
Fita autocolante de malha de fibra de vidro, "PLACO", para reforço de juntas. |
0,600 |
62,27 |
37,36 |
mo011 |
h |
Oficial de 1ª montador. |
0,336 |
101,30 |
34,04 |
mo080 |
h |
Ajudante de montador. |
0,336 |
73,13 |
24,57 |
mo053 |
h |
Oficial de 1ª montador de pré-fabricados interiores. |
0,336 |
101,30 |
34,04 |
mo100 |
h |
Ajudante de montador de pré-fabricados interiores. |
0,336 |
73,13 |
24,57 |
% |
Custos directos complementares |
2,000 |
3.611,06 |
72,22 |
|
Custo de manutenção decenal: 184,16MT nos primeiros 10 anos. |
Total: |
3.683,28 |
Referência e título da norma |
Aplicabilidade(a) |
Obrigatoriedade(b) |
Sistema(c) |
EN 14195:2005 |
1.1.2006 |
1.1.2007 |
|
Element os de armação metálica para sistemas em placas de gesso — Definições, requisitos e métodos de ensaio |
|||
EN 14195:2005/A C:2006 |
1.1.2007 |
1.1.2007 |
|
EN 520:2004+A1:2009 |
1.6.2010 |
1.12.2010 |
|
Placas de g esso — Definições, requisitos e métodos de ensaio |
|||
EN 13963:2005 |
1.3.2006 |
1.3.2007 |
|
Materiais de vedação para placas de gesso — Definições, requisitos e métodos de ensaio |
|||
EN 13963:2005/A C:2006 |
1.1.2007 |
1.1.2007 |
(a) Data de entrada em aplicação da norma harmonizada e início do período de coexistência
(b) Data final do período de coexistência / entrada em vigor da marcação CE
(c) Sistema de avaliação e verificação da regularidade do desempenho
Caderno de encargos
UNIDADE DE OBRA IOJ044: FAIXA CORTA-FOGO DE PLACAS DE GESSO LAMINADO, PARA EDIFÍCIO DE USO INDUSTRIAL, SISTEMA "PLACO". CARACTERÍSTICAS TÉCNICAS Faixa corta-fogo horizontal, de 1 m de largura, com uma resistência ao fogo EI 60, para edifício de uso industrial, fixada mecanicamente à parede meeira com substrutura suporte, sistema "PLACO", composta por 2 placas de gesso laminado DF / EN 520 - 1200 / 2500 / 15 / com os bordos longitudinais afinados, Placoflam PPF 15 "PLACO", formada por uma alma de gesso de origem natural embutida e intimamente ligada a duas lâminas de cartão forte, reforçada pela inclusão na massa de fibra de vidro de fio curto não tecido para melhorar a sua coesão a temperaturas altas, fixadas à subestrutura suporte composta por canais e montantes, formando esquadros separados 750 mm entre si, suspensões e perfis separados 400 mm entre si. Inclusive parafusos para a fixação das placas, e massa e fita para o tratamento de juntas. CRITÉRIO DE MEDIÇÃO DE PROJECTO Superfície medida segundo documentação gráfica de Projecto. PROCESSO DE EXECUÇÃO FASES DE EXECUÇÃO. Marcação. Formação dos esquadros com canais e montantes. Colocação e fixação dos esquadros. Instalação de suspensões. Colocação à pressão dos perfis contra as suspensões. Colocação e fixação dos perfis perimetrais. Preparação e corte das placas. Aparafusamento das placas aos perfis. Tratamento de juntas. CONDIÇÕES DE FINALIZAÇÃO. O elemento terá planeza e aprumo. O sistema terá resistência e estabilidade. CONSERVAÇÃO E MANUTENÇÃO. Será protegida contra golpes. CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO Medir-se-á a superfície realmente executada segundo especificações de Projecto. |
Resíduos gerados
Código LER |
Tipo |
Peso (kg) |
Volume (l) |
17 04 05 |
Ferro e aço. |
0,148 |
0,070 |
17 08 02 |
Materiais de construção à base de gesso não abrangidos em 17 08 01. |
0,898 |
0,898 |
Resíduos gerados: |
1,046 |
0,968 |
|
17 02 03 |
Plástico. |
0,059 |
0,098 |
Embalagens: |
0,059 |
0,098 |
|
Total resíduos: |
1,105 |
1,067 |
