FAG020

m²

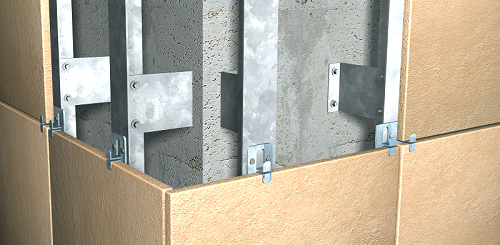

Revestimento exterior de fachada ventilada, de placas de grés porcelânico. Sistema "GRESPANIA".

7.150,11MT

Revestimento exterior de fachada ventilada, de ladrilhos cerâmicos de grés porcelânico, estilo cimento, série Meteor "GRESPANIA", acabamento brilho, cor antracite, 30x60 cm e 10 mm de espessura, capacidade de absorção de água E<0,5%, grupo BIa, segundo NP EN 14411, resistência ao deslizamento entre 15 e 35 segundo ENV 12633, capacidade de absorção de água E<0,5%, grupo BIa, segundo NP EN 14411, com resistência ao deslizamento entre 15 e 35 segundo ENV 12633; colocação através do sistema de ancoragem à vista de grampo DGV, com DAU nº 10/065 A, sobre subestrutura suporte de liga de alumínio EN AW-6063 T6. Inclusive tira-fundos e ancoragens mecânicas de expansão de aço inoxidável A2, para a fixação da subestrutura suporte. O preço não inclui o isolamento térmico nem a resolução de pontos singulares.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt18bgg020gaaf1a

m²

Ladrilho cerâmico de grés porcelânico, estilo cimento, série Meteor "GRESPANIA", acabamento brilho, cor antracite, 30x60 cm e 10 mm de espessura, capacidade de absorção de água E<0,5%, grupo BIa, segundo NP EN 14411, resistência ao deslizamento entre 15 e 35 segundo ENV 12633.

1,000

3.684,75

3.684,75

mt19agp100b

m²

Subestrutura suporte, para a sustentação do revestimento exterior de placas cerâmicas através do sistema de ancoragem à vista de grampo DGV "GRESPANIA", formada por: perfis verticais em T e em L, de alumínio extrudido de liga 6063 com tratamento térmico T6, esquadros de carga e esquadros de apoio, de alumínio extrudido de liga 6063 com tratamento térmico T6, e grampos com unha vista, de aço inoxidável AISI 304; com parafusos autoperfurantes de aço inoxidável A2 ou rebites de alumínio para a fixação dos grampos aos perfis verticais e dos perfis verticais aos esquadros, cola de poliuretano para a fixação do revestimento à subestrutura suporte, tira-fundos de aço inoxidável A2 e buchas de nylon para a fixação dos perfis ao pano principal e ancoragens mecânicas de expansão, de aço inoxidável A2 para a fixação dos perfis à laje.

1,000

3.053,39

3.053,39

mo052

h

Oficial de 1ª montador de sistemas de fachadas pré-fabricadas.

1,558

101,30

157,83

mo099

h

Ajudante de montador de sistemas de fachadas pré-fabricadas.

1,558

73,13

113,94

%

Custos directos complementares

2,000

7.009,91

140,20

Custo de manutenção decenal: 1.644,53MT nos primeiros 10 anos.

Total:

7.150,11

UNIDADE DE OBRA FAG020: REVESTIMENTO EXTERIOR DE FACHADA VENTILADA, DE PLACAS DE GRÉS PORCELÂNICO. SISTEMA "GRESPANIA".

CARACTERÍSTICAS TÉCNICAS

Revestimento exterior de fachada ventilada, de ladrilhos cerâmicos de grés porcelânico, estilo cimento, série Meteor "GRESPANIA", acabamento brilho, cor antracite, 30x60 cm e 10 mm de espessura, capacidade de absorção de água E<0,5%, grupo BIa, segundo NP EN 14411, resistência ao deslizamento entre 15 e 35 segundo ENV 12633, capacidade de absorção de água E<0,5%, grupo BIa, segundo NP EN 14411, com resistência ao deslizamento entre 15 e 35 segundo ENV 12633; colocação através do sistema de ancoragem à vista de grampo DGV, com DAU nº 10/065 A, sobre subestrutura suporte de liga de alumínio EN AW-6063 T6. Inclusive tira-fundos e ancoragens mecânicas de expansão de aço inoxidável A2, para a fixação da subestrutura suporte.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida segundo documentação gráfica de Projecto, sem deduzir aberturas menores que 1 m², deduzindo 50% das aberturas entre 1 e 2 m² e 100% das aberturas maiores que 2 m², adicionando no entanto, nas últimas, a superfície da parte interior da abertura, correspondente ao desenvolvimento de ombreiras e padieiras. Nas aberturas que não se deduzam, ou que se deduzam parcialmente, estão incluídos os trabalhos de realizar a superfície interior da abertura.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será protegido o revestimento recém executado contra chuvas, geadas e temperaturas elevadas.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á a superfície realmente executada segundo especificações de Projecto, sem deduzir aberturas menores que 1 m², deduzindo 50% das aberturas entre 1 e 2 m² e 100% das aberturas maiores que 2 m², adicionando no entanto, nas últimas, a superfície da parte interior da abertura, correspondente ao desenvolvimento de ombreiras e padieiras. Nas aberturas que não se deduzam, ou que se deduzam parcialmente, estão incluídos os trabalhos de realizar a superfície interior da abertura.

CRITÉRIOS CONSIDERADOS NA DETERMINAÇÃO DO PREÇO DA UNIDADE DE OBRA

O preço não inclui o isolamento térmico nem a resolução de pontos singulares.

Código LER

Tipo

Peso (kg)

Volume (l)

17 01 03

Ladrilhos, telhas e materiais cerâmicos.

1,675

1,340

Resíduos gerados:

1,675

1,340

15 01 01

Embalagens de papel e cartão.

0,193

0,257

17 02 01

Madeira.

0,135

0,123

Embalagens:

0,328

0,380

Total resíduos:

2,003

1,720
