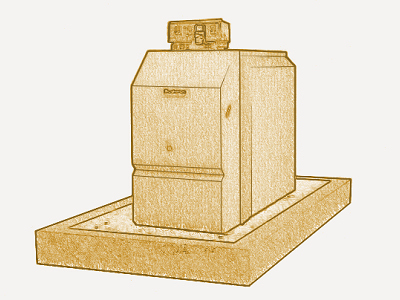

ZCC125	Ud	Substituição de caldeira a gasóleo, colectiva, de pé, para aquecimento.			401.446,40MT
Reabilitação energética de edifício através de desmontagem de caldeira a gasóleo, de 200 kW de potência calorífica máxima, suportes de fixação e base metálica de apoio, com meios manuais e mecânicos e carga mecânica de entulho para camião ou contentor e substituição por caldeira de pé, de baixa temperatura, com corpo de ferro fundido GL 180M, 3 passagens de fumos rodeando completamente o queimador inteiramente refrigerado por água, forte isolamento térmico, porta frontal com possibilidade de rotação à esquerda ou à direita, para queimador pressurizado de gasóleo ou gás, potência útil de 86 a 105 kW, peso 543 kg, dimensões 1125x880x1035 mm, de 5 elementos ensambladas, com quadro de regulação para a regulação da caldeira em função da temperatura exterior, de um circuito de aquecimento, do circuito de A.Q.S. e do circuito de recirculação de A.Q.S., com sonda de temperatura exterior,.

Unitário	Ud	Descrição	Rend.	Preço unitário	Importância
mt38cbu050ab	Ud	Caldeira de pé, de baixa temperatura, com corpo de ferro fundido GL 180M, 3 passagens de fumos rodeando completamente o queimador inteiramente refrigerado por água, forte isolamento térmico, porta frontal com possibilidade de rotação à esquerda ou à direita, para queimador pressurizado de gasóleo ou gás, potência útil de 86 a 105 kW, peso 543 kg, dimensões 1125x880x1035 mm, de 5 elementos ensambladas, com quadro de regulação para a regulação da caldeira em função da temperatura exterior, de um circuito de aquecimento, do circuito de A.Q.S. e do circuito de recirculação de A.Q.S., com sonda de temperatura exterior.	1,000	299.184,55	299.184,55
mt38ccg100a	Ud	Queimador pressurizado modulante para gasóleo, de potência máxima 120 kW, com acendimento electrónico.	1,000	44.129,98	44.129,98
mt37sve010a	Ud	Válvula de esfera de latão niquelado para enroscar de 3/8".	2,000	180,98	361,96
mt38sss210a	Ud	Filtro de gasóleo retentor de resíduos de alumínio, com peneiro de aço inoxidável com perfurações de 0,1 mm de diâmetro, com rosca de 3/8".	1,000	278,19	278,19
mt38sss200b	Ud	Contador de gasóleo, para enroscar, de 3/8" de diâmetro nominal, caudal máximo de 200 l/h e temperatura máxima do líquido conduzido 60°C, inclusive racores de ligação.	1,000	18.740,17	18.740,17
mt37svs010a	Ud	Válvula de segurança, de latão, com rosca de 1/2" de diâmetro, regulada a 3 bar de pressão.	1,000	247,08	247,08
mt37sgl020d	Ud	Purgador automático de ar com bóia e rosca de 1/2" de diâmetro, corpo e tampa de latão, para uma pressão máxima de funcionamento de 6 bar e uma temperatura máxima de 110°C.	2,000	386,33	772,66
mt38sss120	Ud	Pirostato de rearme manual.	1,000	3.933,16	3.933,16
mt38www050	Ud	Descarga a sumidouro, para a drenagem da válvula de segurança, composto por 1 m de tubo de aço preto de 1/2" e funil descarga, inclusive p/p de acessórios e peças especiais.	1,000	837,91	837,91
mt35tpt010ae	m	Tubo rígido de PVC VD-M de 16 mm de diâmetro exterior e 1,3 mm de espessura. Resistência à compressão 750 N, resistência ao impacto 2 joules, temperatura de trabalho -5°C até 60°C, classificação 3321, segundo NP EN 61386-1 e NP EN 61386-21, com o preço incrementado em 20% relativamente a acessórios e peças especiais.	10,000	17,43	174,30
mt35cep010aa	m	Cabo unipolar H07V-U, não propagador da chama, com condutor unifilar de cobre classe 1 de 1,5 mm² de secção, com isolamento de PVC, sendo a sua tensão atribuída de 450/750 V. Segundo NP 2356-3.	20,000	3,89	77,80
mt38ccg011a	Ud	Arranque do queimador para gasóleo.	1,000	8.379,11	8.379,11
mt38www010	Ud	Material auxiliar para instalações de aquecimento.	1,000	93,85	93,85
mt37www010	Ud	Material auxiliar para instalações de abastecimento de água.	1,000	78,20	78,20
mq04cag010a	h	Camião com grua de carga máxima 6 t.	2,724	1.369,33	3.730,05
mo003	h	Oficial de 1ª instalador de aquecimento.	7,698	82,99	638,86
mo096	h	Ajudante de instalador de aquecimento.	7,698	52,71	405,76
mo106	h	Operário não qualificado construção.	0,946	50,71	47,97
	%	Meios auxiliares	2,000	382.111,56	7.642,23
	%	Custos indirectos	3,000	389.753,79	11.692,61
Custo de manutenção decenal: 441.591,04MT nos primeiros 10 anos.				Total:	401.446,40

Caderno de encargos

UNIDADE DE OBRA ZCC125: SUBSTITUIÇÃO DE CALDEIRA A GASÓLEO, COLECTIVA, DE PÉ, PARA AQUECIMENTO.

CARACTERÍSTICAS TÉCNICAS

Reabilitação energética de edifício através de desmontagem de caldeira a gasóleo e dos seus componentes, de 200 kW de potência calorífica máxima, com meios manuais e mecânicos, desconexão prévia das redes de abastecimento e drenagem, e obturação das condutas conectadas aos elementos e substituição por caldeira de pé, de baixa temperatura, com corpo de ferro fundido GL 180M, 3 passagens de fumos rodeando completamente o queimador inteiramente refrigerado por água, forte isolamento térmico, porta frontal com possibilidade de rotação à esquerda ou à direita, para queimador pressurizado de gasóleo ou gás, potência útil de 86 a 105 kW, peso 543 kg, dimensões 1125x880x1035 mm, de 5 elementos ensambladas, com quadro de regulação para a regulação da caldeira em função da temperatura exterior, de um circuito de aquecimento, do circuito de A.Q.S. e do circuito de recirculação de A.Q.S., com sonda de temperatura exterior,, válvulas de corte, filtro de gasóleo, contador de gasóleo, válvula de segurança, purgadores, e descarga para sumidouro para o esvaziamento da caldeira e a drenagem da válvula de segurança, sem incluir a conduta para evacuação dos produtos da combustão que liga a caldeira com a chaminé. Totalmente montada, ligada e colocada em funcionamento pela empresa instaladora para a verificação do seu correcto funcionamento.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Número de unidades previstas, segundo documentação gráfica de Projecto.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

DO SUPORTE.

Será verificado que as redes de abastecimento estão desligadas e fora de serviço. Será verificado que nem a rede nem o elemento a desmontar contêm fluidos.

PROCESSO DE EXECUÇÃO

FASES DE EXECUÇÃO.

Desconexão das redes de abastecimento e evacuação. Desmontagem da caldeira e dos seus componentes. Remoção e armazenamento do material desmontado. Limpeza dos restos da obra. Carga mecânica do material desmontado e os restos de obra para camião ou contentor. Marcação. Disposição dos elementos. Montagem da caldeira e dos seus acessórios. Ligação com as redes de abastecimento de água, de gasóleo, de saneamento e eléctrica, e com a conduta de evacuação dos produtos de combustão. Colocação em funcionamento.

CONDIÇÕES DE FINALIZAÇÃO.

A caldeira ficará fixada solidamente à bancada ou paramento e com o espaço suficiente ao seu redor para permitir os trabalhos de limpeza e manutenção.

CONSERVAÇÃO E MANUTENÇÃO.

Serão protegidos todos os elementos contra golpes, materiais agressivos, humidades e sujidade.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á o número de unidades realmente executadas segundo especificações de Projecto.

Resíduos gerados

Código LER	Resíduos gerados	Peso (kg)	Volume (l)
17 04 07	Mistura de metais.	726,300	484,200
17 09 04	Mistura de resíduos de construção e demolição não abrangidos em 17 09 01, 17 09 02 e 17 09 03.	80,700	53,800
17 02 03	Plástico.	0,040	0,067
17 04 11	Cabos não abrangidos em 17 04 10.	0,008	0,005
	Resíduos gerados:	807,048	538,072
15 01 01	Embalagens de papel e cartão.	4,323	5,764
17 02 01	Madeira.	3,330	3,027
	Embalagens:	7,653	8,791
	Total resíduos:	814,701	546,863
